品牌:南京康尼
工件最大根径:500mm
模数:1-16mm
最大齿宽:1200mm
发货:3天内
发送询价

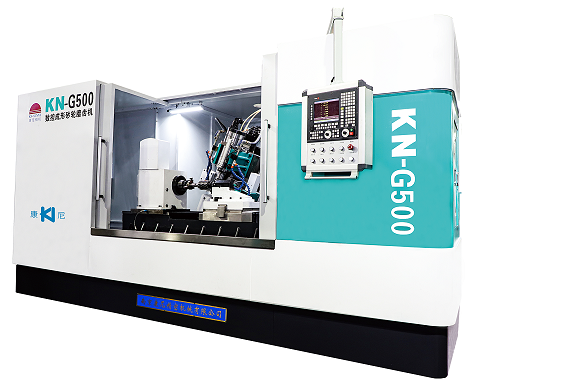

KN-G500数控成形砂轮磨齿机的磨削原理为：首先通过数控砂轮修整器按所需磨削齿轮的齿形要求成形砂轮，再利用成形砂轮磨削齿轮。与传统磨削方式相比较具有：磨削效率高；齿形精度高；机床机构简单；调试、使用及维护方便等优点，适合于高精度齿轮的批量生产。
KN-G500数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。
二、机床规格、参数：
1. 工件大外径： 500mm
工件小根径： 100mm
2. 分齿数： 任意
3. 模数： 1～16
4. 大齿宽： 1200mm
5. 大螺旋角： ±45º
6. 头、尾架大距： 1500mm
7. 工件纵向移动轴大行程 1300mm
8. 砂轮沿工件径向进刀轴大行程 360mm
9. 动力尾架大行程 1200mm
10. 工件纵向移动轴大移动速度 12m/min
11. 砂轮沿工件径向进刀轴大移动速度 1.2m/min
12. 砂轮直径： Ø80～300mm
砂轮厚度： ≤80mm
砂轮中心孔 Ø32、 Ø75mm
13. 砂轮工作转速范围： 2500～7000rpm
14. 砂轮修整器沿砂轮径向大移动量： 120mm
砂轮修整器沿砂轮轴向大移动量： 100mm
15. 主轴锥孔： 莫氏6号
16. 磨具大功率： 15KW
17. 机床外形尺寸： 5400×3000×2400
