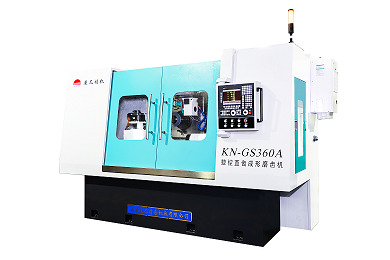

KN-GS360A直齿成形磨齿机是一种适用于高精度摆线轮、直齿轮批量磨削加工的精密数控机床。还可磨削各种截形的等分板、塞规、滚压轮、花键轴、拉刀等。广泛应用于RV减速器、直齿轮加工等行业的齿形磨削。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床共设有五个交流伺服轴及交流变频调速电主轴。采用高刚性床身设计并配有大功率砂轮电主轴。可使用水溶性切削冷却，提升机床使用的安全性，节约使用成本。
技术参数：
工件最大外径：φ360mm
工件最小根茎：φ20mm
分齿数;任意
模数：1-16mm
最大齿宽：500mm
头、尾架最大顶尖距 750mm
工件纵向移动轴最大行程 700mm
砂轮立柱进刀轴行程：380mm
工件纵向移动轴最大移动速度12m/min
砂轮立柱进刀轴最大移动速度：1.2m/min
砂轮直径：φ50-φ250mm
砂轮厚度≤68mm
砂轮中心孔φ20/φ75mm
砂轮工作转速范围;2500-8000rpm
砂轮修整器沿砂轮轴最大移动量90mm
主轴锥孔莫氏5号
电主轴最大功率 15kw
机床外形尺寸 3380×1390×2090mm
机床总重：6500kg
齿轮加工精度（GB/T10095.1-2008）4级精度
