套管头

套管头是连接套管和各种井口装置的一种部件。用以支持技术套管和油层套管的重力，密封各层套管间的环形空间，为安装防喷器、油管头和采油树等上部井口装置提供过渡连接、通过套管头本体上的两个侧口，可以进行补挤水泥，监控井压和注平衡液等作业。

　　我公司生产的套管头是标准型结构，在其壳体内配套安装我公司的套管悬挂器、并可根据套管程序和井口条件的变化选择不同尺寸规格的套管悬挂器。这种本体的上部均为API 6B法兰或API 6BX法兰。

　　套管头型号：T9-5/8″×5-1/2″－5000Psi（35MPa）套管头。
　　主要技术参数：
　　连接规范：按API Spec 6A19版和SY/T 5127-2002标准要求。
　　工作介质：天然气、泥浆、原油。
　　产品性能级别：PR1。
　　产品规范级别：PSL2。
　　产品材料级别：EE。
　　额定温度级别：L.U(-46℃～121℃)。
　　额定工作压力：5000Psi (35MPa)。
　　套管头最小通径：保证215.9mm钻头自由起下。

　　套管头上部法兰为11″×5000Psi(35MPa) R54，圆周均布4套顶丝。

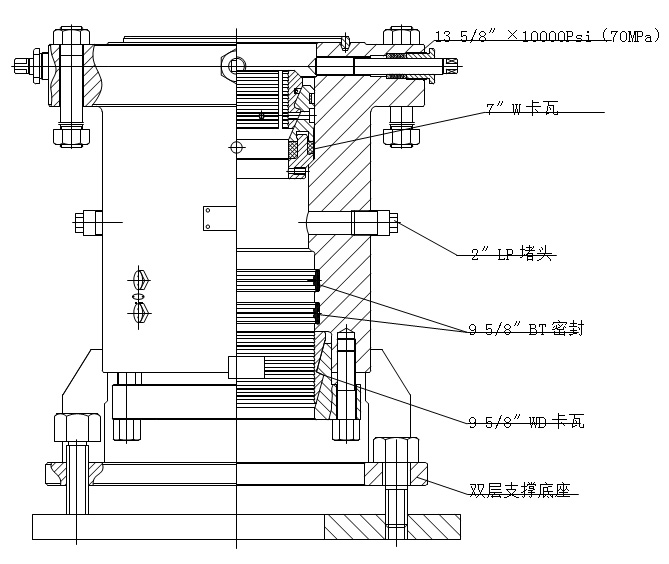

　　套管头下部采用9-5/8″WD型卡瓦悬挂，并配有双BT注脂密封，在BT密封间设计有用于密封测试的试压孔，并用单流阀堵住，注脂、试压单流阀出口连接螺纹为1″-14UNS公扣。
　　旁通：两端2″LP母扣，并用堵头堵住。
　　5-1/2″套管采用5-1/2″W型卡瓦套管悬挂器悬挂，卡瓦不低于4片，卡瓦的轨道为对开式，圆周均布，用轨道固定，承载能力不得低于300吨，卡瓦与套管头内锥面贴合性好。
